CP1E可編程控制器：經濟、易用、高效

特點：

實現突破性低成本

拓展裝置控制的可能性，具備國際競爭力。

性價比出色的可編程控制器、CP1E經過改良，
備有可進一步降低裝置成本的E□□S型(基本機型)和N□□S(1)型(應用機型)。
選擇最佳機型，可進一步降低裝置成本。

操作簡單、界面友好

“智能輸入”實現直觀的工具操作。

帶智能輸入功能的簡易輸入編輯器【所有機型均適用】

當在梯形圖編輯模式下通過鍵盤輸入指令時，會自動顯示提示的指令并且自動輸入相應地址。連接線會根據光標位置自動插入，使梯形圖編程更加直觀。

簡易輸入編輯器

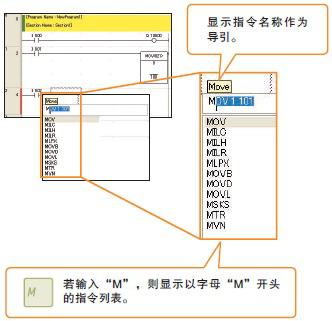

指令和地址輸入輔助功能

當在梯形圖編輯窗口中通過鍵盤輸入指令時，會自動顯示提示的指令。不必記住整個助記符，而只需從列表中選擇指令即可，因而簡化了輸入操作。

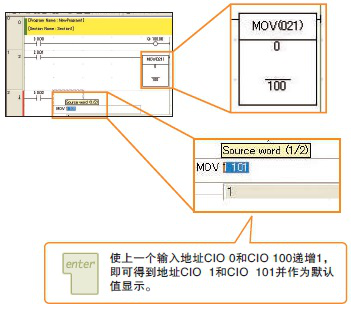

地址遞增

使下一個輸入的接點、線圈、操作數的地址遞增1并作為默認值顯示，因而可輕松輸入連續地址。

界面友好的梯形圖程序輸入

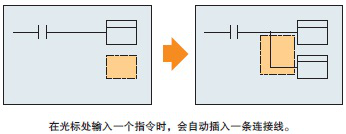

自動插入連接線

自動插入連接線的功能可在光標位置自動生成所需的連接線。

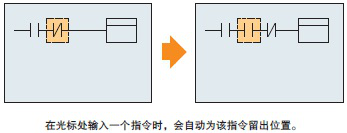

當需要插入指令時自動插入條目欄

即使光標位于其它指令上，增加指令時也會自動空出該指令的空位。

方便復用的梯形圖編程

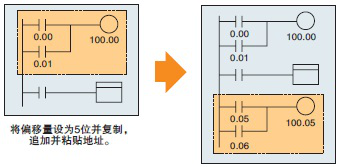

通過地址遞增進行復制

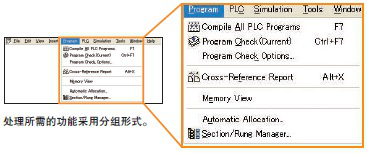

直觀的菜單結構

直觀的菜單顯示

借助設計直觀的菜單結構，用戶不必參考手冊，只需查看菜單即可快速了解整個系統并順暢操作。

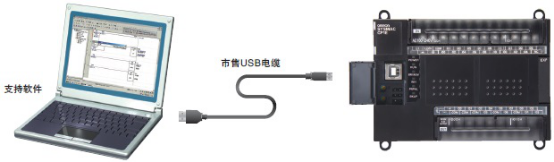

只需市售的USB電纜即可實現連接【所有機型均適用】

CP1E上備有外設(USB)端口。使用市售的USB電纜即可連接計算機，而無需USB轉換電纜或特種電纜，從而簡化了連接并降低了電纜成本。

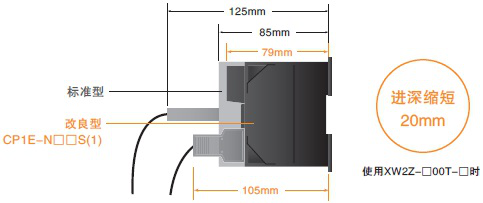

裝上RS-232C連接器時，進深縮短20mm【改良型】

進深比標準型縮短6mm。

高效無浪費

可靈活支持小型系統

可選設備豐富，擴展性更高

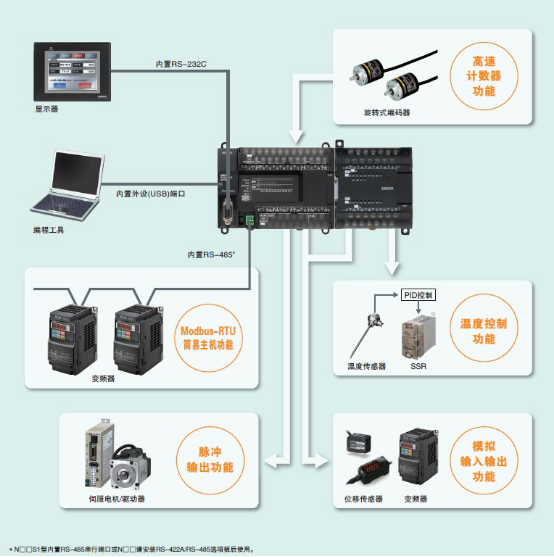

具備先進的控制性能和功能，應用廣泛【應用機型】

應用機型(CP1E-N□□、N□□S(1))內置高速計數器功能、脈沖輸出功能、串行連接端口。

此外，使用擴展單元及選項板時，可支持各種裝置控制。

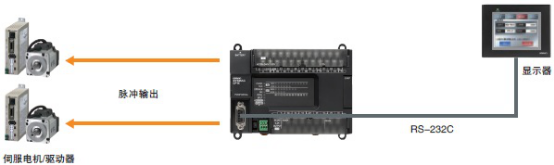

脈沖輸出功能【僅晶體管輸出型】

使用100kHz、2軸脈沖輸出功能實現高精度定位控制。

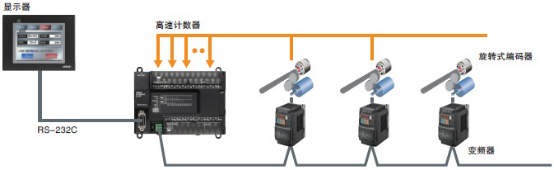

高速計數器功能*

使用100kHz(單相)2軸和10kHz(單相)4軸的高速計數器功能，即使是多軸控制，也可通過1臺設備實現。
* 基本機型內置10kHz(單相)6軸的高速計數器。

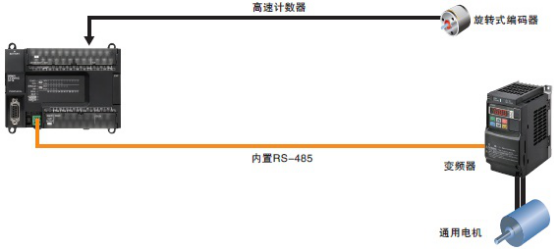

Modbus-RTU簡易主機功能

通過內置RS-485指定變頻器速度。

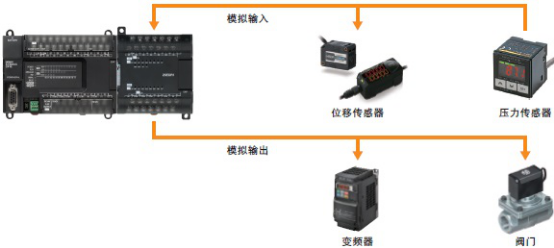

模擬輸入輸出功能

憑借1/12,000的高分辨率，實現高精度的模擬輸入輸出控制。
使用選項板可擴展較少點數，使用擴展單元最多可擴展24點。

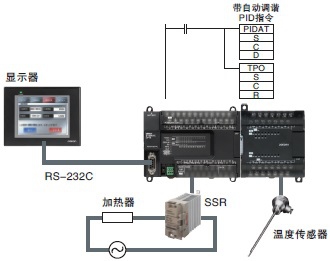

溫度控制功能

可通過溫度輸入單元和PID指令的組合，實現溫度控制。
CP1W-TS004的1個單元熱電偶輸入為最多12點

CP1W-TS003的2點為溫度傳感器/模擬輸入兼用，使用1個單元即可構成溫度傳感器輸入和模擬輸入。

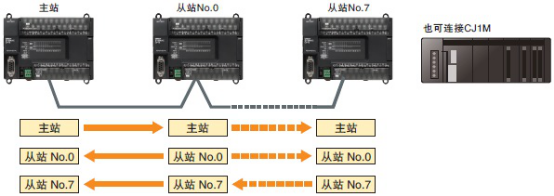

串行PLC Link功能

通過多臺CP1E控制裝置時，最多9臺CP1E可進行10ch以內的數據鏈接。

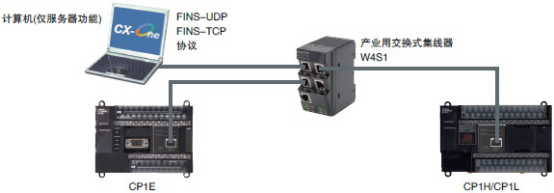

Ethernet通信功能

安裝Ethernet選項板(CP1W-CIF41)后，可通過Ethernet實現從上位計算機/控制器進行監控，以及基于CX-Programmer的編程、監控。(僅服務器功能)

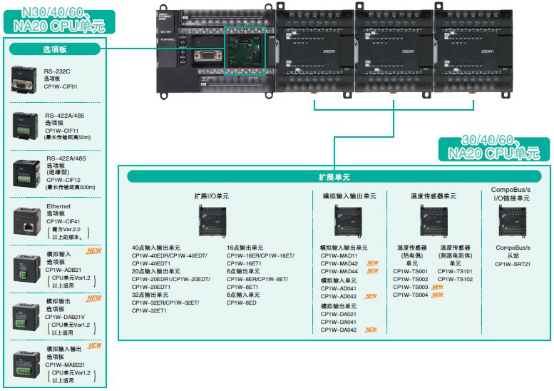

使用可選設備，進一步拓展應用適用性

可擴展1個單元的串行選項板或Ethernet選項板。(N30/40/60、NA20 CPU單元)

最多可安裝3個擴展單元。(30/40/60、NA20 CPU單元)

* CP1E-N□□S/N□□S1無法安裝選項板。

產品規格：

常見型號：

CP1E-E14SDR-A

CP1E-E20SDR-A

CP1E-E30SDR-A

CP1E-E40SDR-A

CP1E-E60SDR-A

CP1E-E10DR-A

CP1E-E10DT-A

CP1E-E10DT1-A

CP1E-E10DR-D

CP1E-E10DT-D

CP1E-E10DT1-D

CP1E-E14DR-A

CP1E-E20DR-A

CP1E-E30DR-A

CP1E-E40DR-A

CP1E-N30S1DR-A

CP1E-N30S1DT-D

CP1E-N30S1DT1-D

CP1E-N40S1DR-A

CP1E-N40S1DT-D

CP1E-N40S1DT1-D

CP1E-N60S1DR-A

CP1E-N60S1DT-D

CP1E-N60S1DT1-D

CP1E-N30SDR-A

CP1E-N30SDT-D

CP1E-N30SDT1-D

CP1E-N40SDR-A

CP1E-N40SDT-D

CP1E-N40SDT1-D

CP1E-N60SDR-A

CP1E-N60SDT-D

CP1E-N60SDT1-D

CP1E-N14DR-A

CP1E-N14DT-A

CP1E-N14DT1-A

CP1E-N14DR-D

CP1E-N14DT-D

CP1E-N14DT1-D

CP1E-N20DR-A

CP1E-N20DT-A

CP1E-N20DT1-A

CP1E-N20DR-D

CP1E-N20DT-D

CP1E-N20DT1-D

CP1E-N30DR-A

CP1E-N30DT-A

CP1E-N30DT1-A

CP1E-N30DR-D

CP1E-N30DT-D

CP1E-N30DT1-D

CP1E-N40DR-A

CP1E-N40DT-A

CP1E-N40DT1-A

CP1E-N40DR-D

CP1E-N40DT-D

CP1E-N40DT1-D

CP1E-N60DR-A

CP1E-N60DT-A

CP1E-N60DT1-A

CP1E-N60DR-D

CP1E-N60DT-D

CP1E-N60DT1-D

CP1E-NA20DR-A

CP1E-NA20DT-D

CP1E-NA20DT1-D

CP1W-BAT01

CP1W-CIF01

CP1W-CIF11

CP1W-CIF12

CP1W-CIF41

CP1W-ADB21

CP1W-DAB21V

CP1W-MAB221

CP1W-8ED

CP1W-8ER

CP1W-8ET

CP1W-8ET1

CP1W-16ER

CP1W-16ET

CP1W-16ET1

CP1W-32ER

CP1W-32ET

CP1W-32ET1

CP1W-20EDR1

CP1W-20EDT

CP1W-20EDT1

CP1W-40EDR

CP1W-40EDT

CP1W-40EDT1

CP1W-AD041

CP1W-AD042

CP1W-DA021

CP1W-DA041

CP1W-DA042

CP1W-MAD44

CP1W-MAD42

CP1W-MAD11

CP1W-TS001

CP1W-TS002

CP1W-TS101

CP1W-TS102

CP1W-TS003

CP1W-TS004

CP1W-SRT21

CP1W-CN811

PFP-50N

PFP-100N

PFP-100N2

PFP-M
